圓盤粉碎機

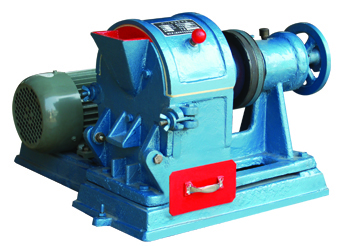

圓盤粉碎機概述:圓盤粉碎機主要用于中等硬度礦石粉碎,是冶金、地質、建材、化工等行業實驗室或化驗室中,對物料粉碎的設備。
圓盤粉碎機主要技術參數
1、型號:Y175型
2、磨盤直徑: 175毫米
3、給料粒度2-3毫米
4、出料粒度:1-0.15毫米
5、生產率:25公斤/小時
6、主軸轉速:780轉/分鐘
7、電機型號:Y909-4
8、轉速:1400轉/分鐘
9、電機功率:1.1千瓦
----------------------------------------------------
1、型號:Y200型
2、磨盤直徑: 200毫米
3、給料粒度:≤6毫米
4、出料粒度:0.2毫米
5、生產率:60公斤/小時
6、電機功率:2.2千瓦
---------------------------------------------------
1、型號:Y250型
2、磨盤直徑: 250毫米
3、給料粒度:≤8毫米
4、出料粒度:0.3毫米
5、生產率:80公斤/小時
6、電機功率:3千瓦
圓盤粉碎機結構及性能特點:

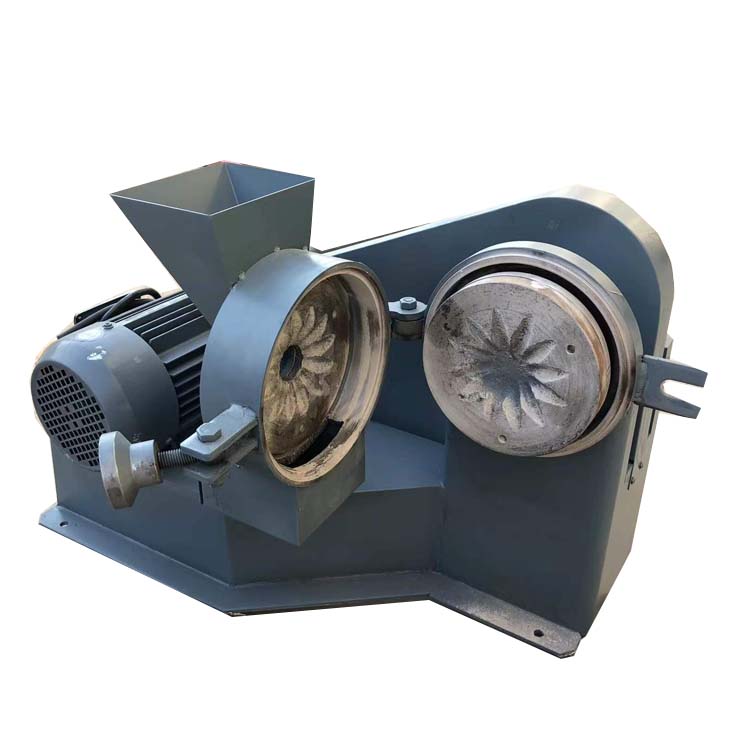

1、圓盤粉碎機主要由機體、底座、主軸、活動盤、固定盤、端蓋及料斗等構成。
2、特點:經三角帶將動力傳給皮帶輪帶動主軸旋轉,使活動盤固定盤相對運動,從而使試樣粉碎,出料粒度可通過大小手輪、主軸等調整磨盤間隙達到控制粒度的目的。機體、端蓋、上蓋組成一個工作室,物料粉碎在工作室內進行,物料從端蓋上方的加料口中加入,進入兩磨盤中間,由于擠壓作用試樣粉碎,粉碎后的試樣從兩磨盤中間的間隙內流出。落到下面的料斗中。調節機構的原理是,松開大手輪,旋轉小手輪,使調節螺桿轉動推動主軸,使活動盤前進或后退。從而調節了兩磨盤的間隙,達到調節的物料粒的目的。
結構及工作原理
本機器主要由機體、底座、主軸、活動盤、固定盤、端蓋及料斗等構成,經三角帶將動力傳給皮帶輪帶動主軸旋轉,使活動盤固定盤相對運動,從而使試樣粉碎,出料粒度可通過大小手輪、主軸等調整磨盤間隙達到控制粒度的目的。
機體安裝于底盤之上,它的前后軸承室內有主軸,它的前端設有工作室,后端有起調節作用的大小手輪。
主軸中間裝著皮帶輪,兩軸承室位置裝有球面軸承,前端設有連接活動盤,后端與調節螺栓相 連。 機體、端蓋、上蓋組成一個工作室,物料粉碎在工作室內進行,物料從端蓋上方的加料口中加入,進入兩磨盤中間,由于擠壓作用試樣粉碎,粉碎后的試樣從兩磨盤中間的間隙內流出。落到下面的料斗中。

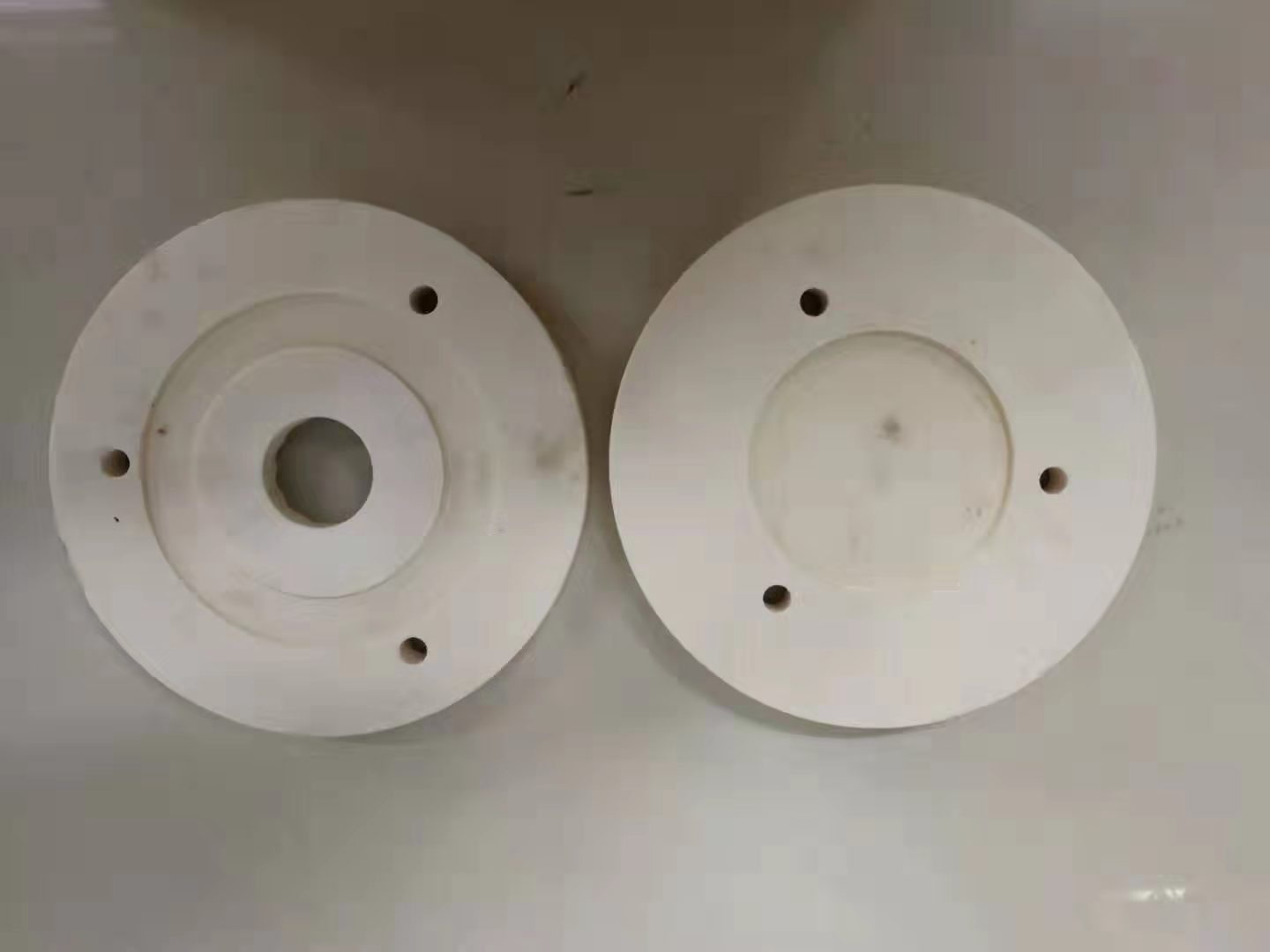

磨盤是由高錳鋼制成,它具有耐磨性好的特性。
調節機構的原理是,松開大手輪,旋轉小手輪,使調節螺桿轉動推動主軸,使活動盤前進或后 退。從而調節了兩磨盤的間隙,達到調節的物料粒度的目的。
